智探地下储水空间｜三大物探技术解锁地下盲区

深探井下采掘一线，我们亲眼看见了采空区的形成，理解了地下水库的储水逻辑。但这些隐藏在地下深处的储水空间，看不见、摸不着，我们怎么知道它有多大、哪里有水、安不安全？

答案就是 —— 地球物理探测技术。

从井下回到地面，"矿水智探" 实践团迎来了技术干货满满的一天。在师兄的带领下，我们近距离接触了三类物探技术设备，从原理到实操，逐步了解 "透视地下" 的方法与逻辑。

聆听大地的微震信号

微动探测是一种被动源物探技术。它不需要人工激发信号，而是捕捉大地本身无时无刻不在发生的微小震动 —— 这些震动有的来自深部地质构造活动，有的来自远处开采作业。

地震波在不同介质中传播速度不同：坚硬完整的岩层中波速较快，破碎松散的采空区中波速明显降低。通过长时间、高密度采集微动信号，再经过数据处理和反演，我们就能得到地下的速度分布剖面，进而推断哪里是完整岩层、哪里是采空区、哪里可能富水。

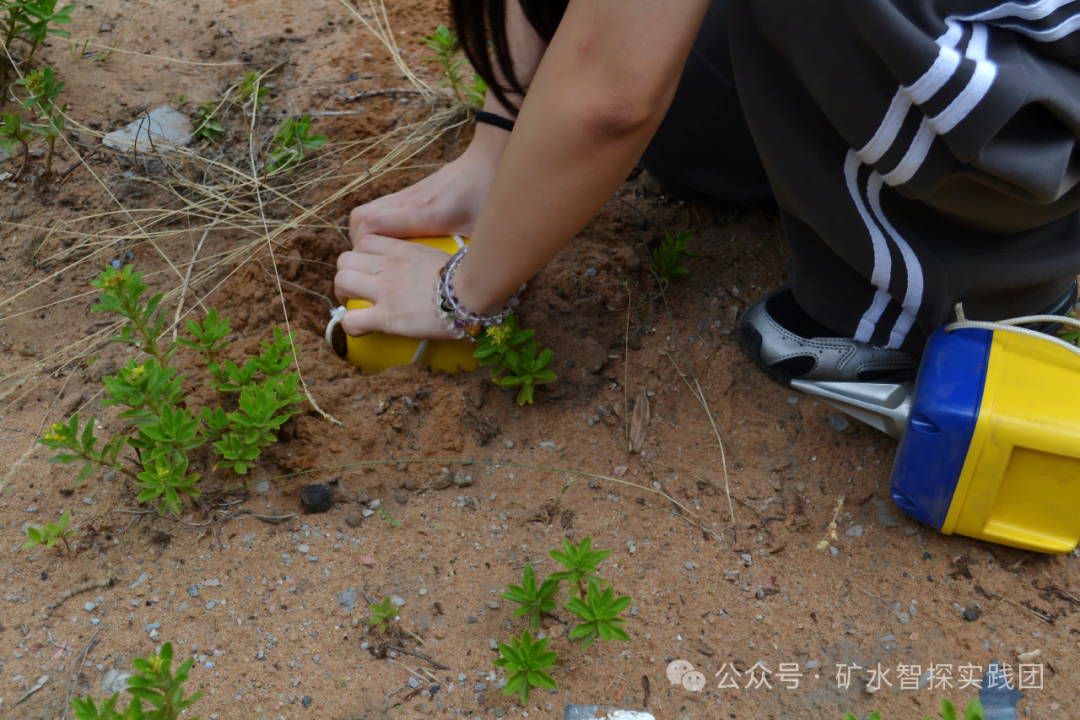

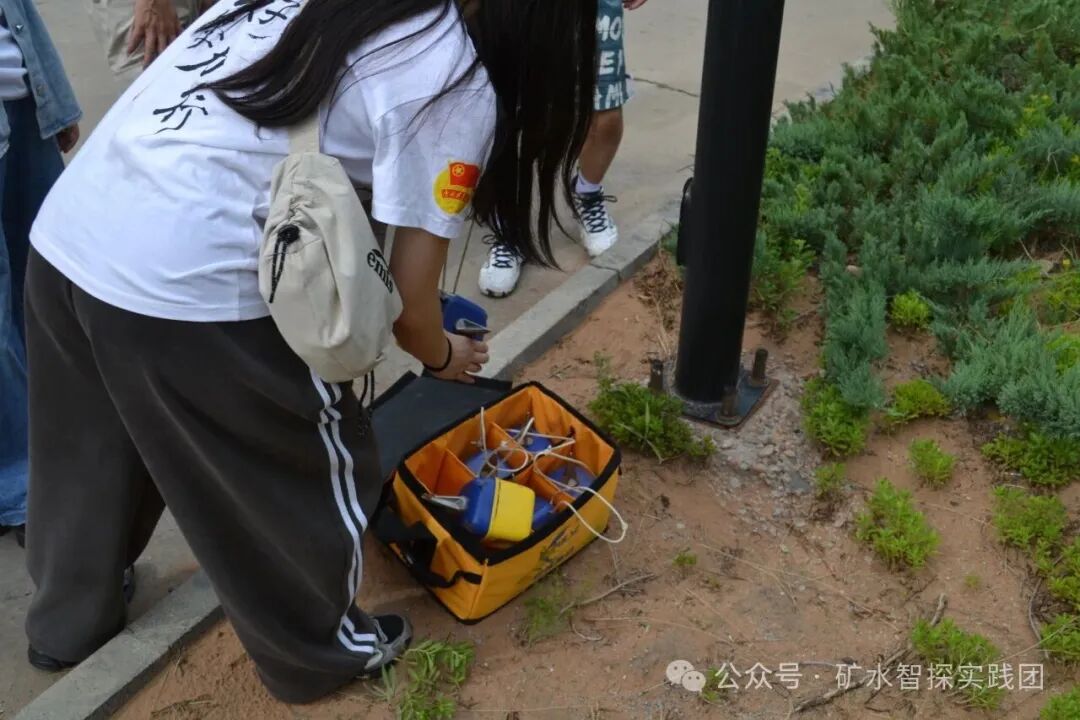

节点仪虽小，布设却有讲究。每个测点都要将仪器埋入土中、充分压实，确保振动信号耦合良好；仪器上配有水平仪和指北装置，摆放时需尽量校准方向，保证观测系统的规范性。

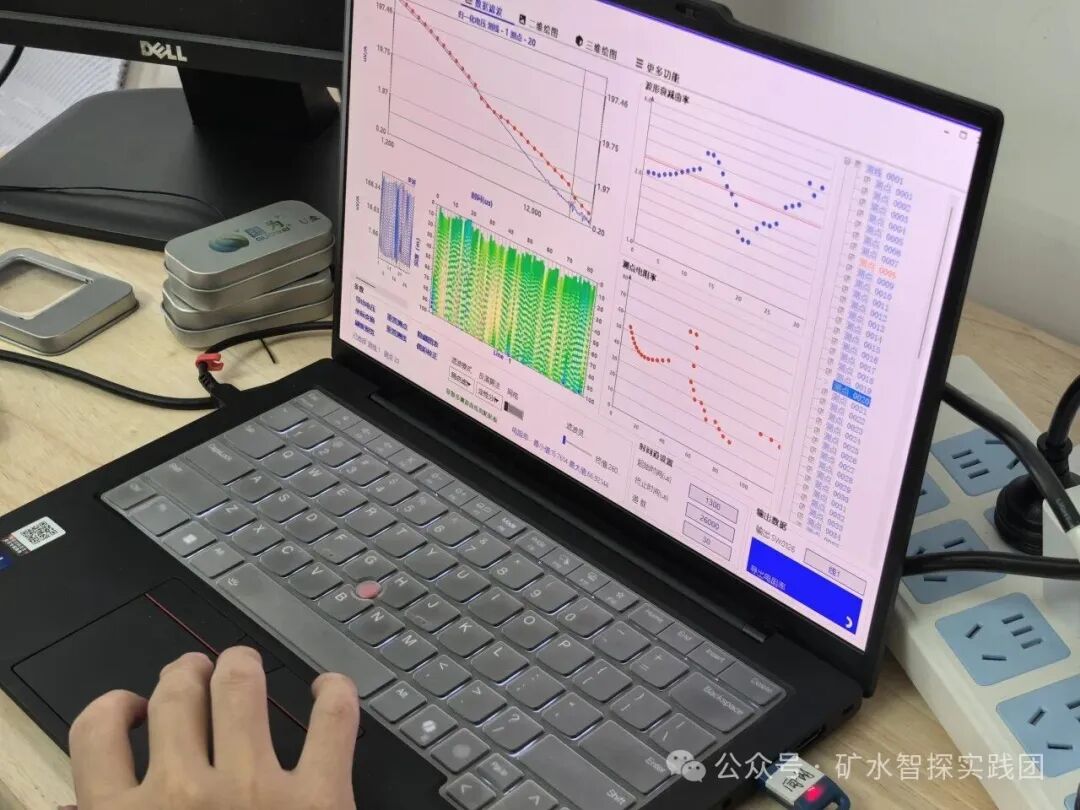

数据采集过程相对简单 —— 布设完成后仪器自动记录，真正的难点在于后期数据处理。师兄介绍，野外采集只是第一步，后续还需要进行噪声剔除、频散曲线提取、反演成像等一系列工作。突发干扰需要滤除，有效信号需要保留，每一步处理的质量都直接影响最终解释的可靠性。

作为大尺度探测手段，微动探测能够覆盖广阔区域，从整体上构建地下储水空间的三维框架，为后续精细探测提供宏观地质背景。

一根细细的光纤，放入井中之后，就能变成成千上万个传感器，全程监测井周的振动信号 —— 这就是分布式光纤声波传感（DAS）与垂直地震剖面（VSP）相结合的创新技术。

传统 VSP 方法在井中间隔布设离散检波器，空间采样率有限。而分布式光纤技术将光纤本身作为传感介质，每厘米至每毫米均可感应振动信号，空间采样密度大幅提升，能够获取更为精细的井周地质信息。

DAS 技术基于相位敏感光时域反射原理（φ-OTDR）。系统向光纤注入相干激光脉冲，外界振动引起光纤微应变，导致后向散射光相位发生变化。通过解调相位变化信号，即可精确定位振动的位置与强度。

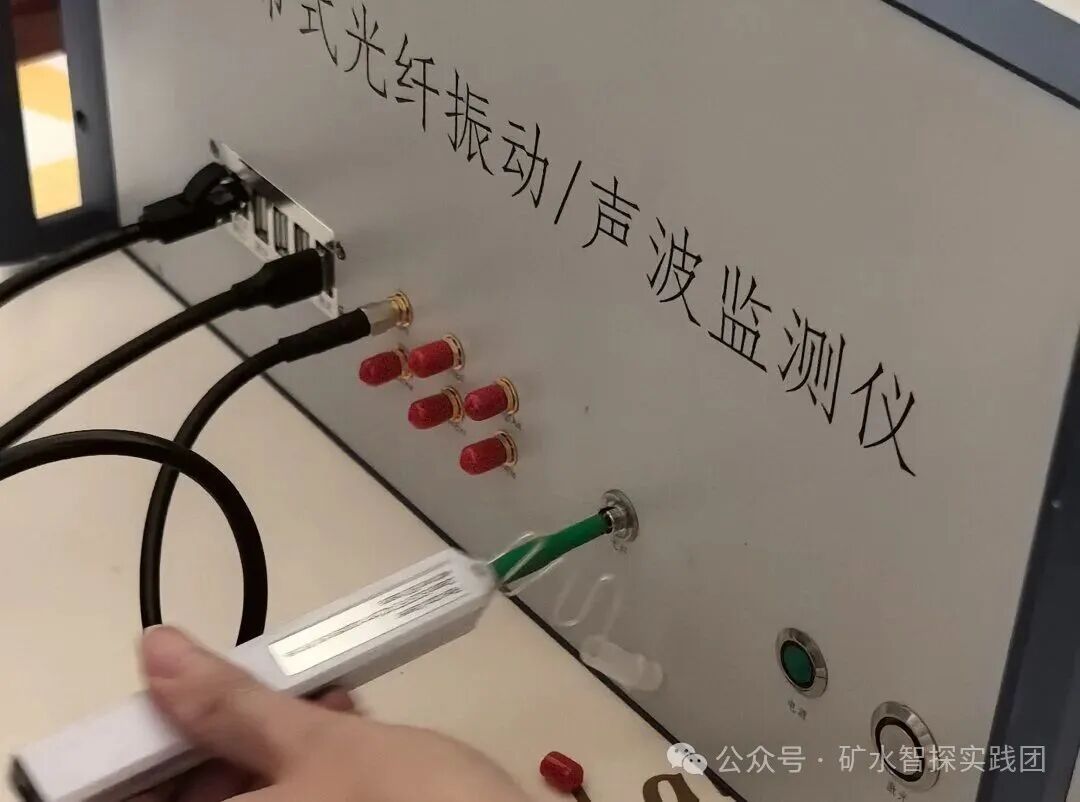

学习过程中我们了解到，光纤链路对信号质量要求很高。光纤连接端面的清洁度直接影响传输效率，污染物或水雾均可导致信号衰减，因此每次连接前需进行规范的端面清洁。

作为中尺度探测手段，DAS-VSP 以钻孔为中心，对井周一定范围内的采空区形态、垮落带发育程度进行精细校准，为局部探测提供精准的井中约束。

电阻率成像识别富水区域

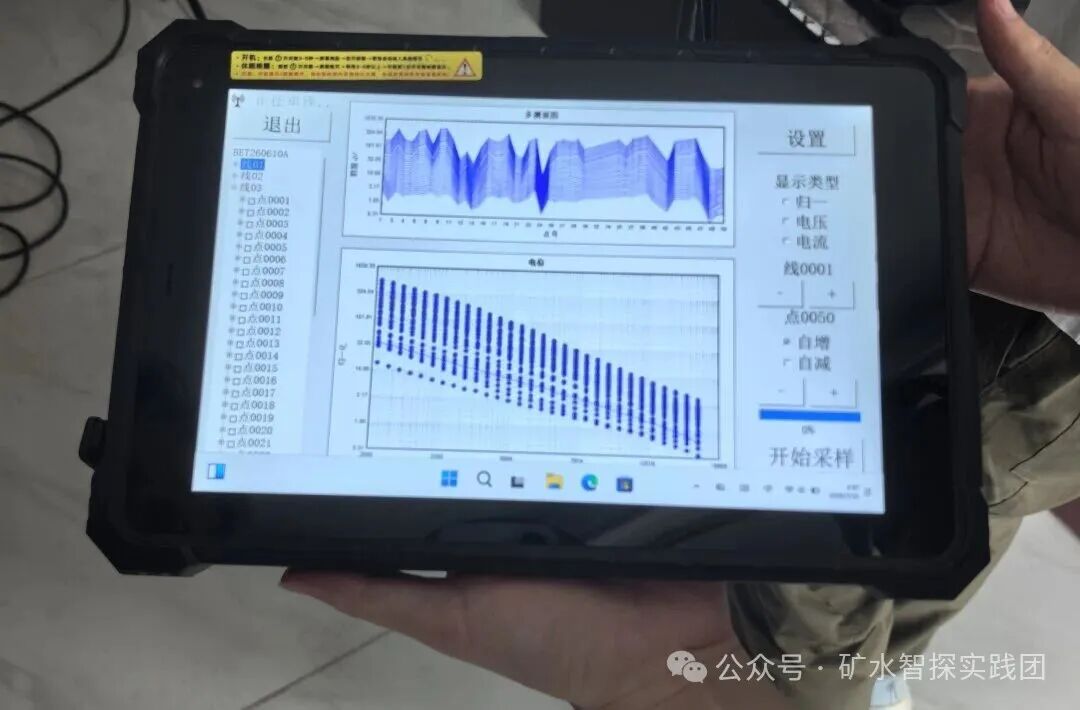

如果说微动探测是 "听"，那瞬变电磁法就是 "照"—— 通过电磁场探测地下电性结构。

其基本原理是：通过发射线圈向地下施加脉冲电磁场，不同介质对电磁场的响应存在差异。地下水导电性较好、电阻率较低，会产生较强的感应电流；而完整岩层、煤柱等导电性较差、电阻率较高。通过接收并分析二次感应电场，反演地下电阻率分布，即可初步识别富水区域。

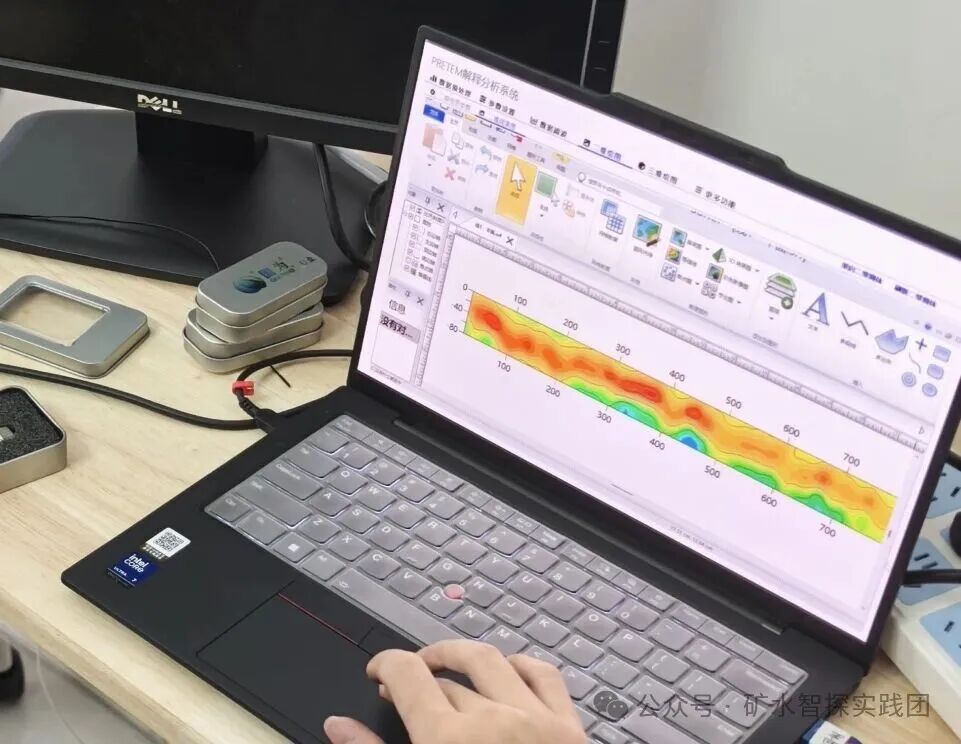

在软件演示中我们看到，电阻率成像结果以彩色剖面呈现，不同色阶对应不同电阻率值。低阻异常区（蓝色调）通常对应潜在富水地段，高阻异常区（红色调）可能对应完整岩体或干燥煤柱。但师兄反复强调，物探结果具有多解性，必须结合地质背景和已知资料综合判断，不能仅凭单一物探结果下定论。

实操中还有不少细节影响数据质量。例如线圈与探测目标的耦合距离，微小偏差可能导致深度解释误差达数米，因此需要通过偶矩校正统一数据基准。此外，瞬变电磁法有效探测深度主要与线圈面积、电流强度成正比，对于狭窄的巷道空间，线圈边长一般不超过 2m，发射电流不超过 5A，有效探测深度一般在 60～100m 之间，适用于地下水库边界的储水空间探测。

作为小尺度探测手段，瞬变电磁法对富水性敏感，能够刻画局部储水空间的形态与富水程度，填补大尺度探测在细节上的不足。
